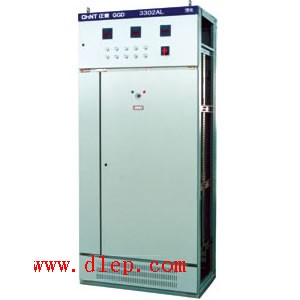

GGD组合式低压开关柜
GGD(NGG1)型低压固定式开关柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A 的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
该产品符合GB7251.1、IEC60439-1等标准。已通过国家3C安全认证。
| 项 目 | 单 位 | 数 据 | ||
| 额定绝缘电压 | Ｖ | ６６０ | ||
| 额定工作频率 | ＨＺ | ５０ | ||
| 輤电路的工作电压 | 交流 | Ｖ | １００、２２０、３８０ | |
| 直流 | Ｖ | １１０、２２０ | ||
| 额定工作电流 | ＧＧＤ１ | Ａ | ４００、６００（６３０）、１０００ | |
| ＧＧＤ２ | Ａ | １０００、１５００（１６００） | ||
| ＧＧＤ３ | Ａ | ２０００、２５００、３１５０ | ||
| 额定短路强度 | ＧＧＤ１ | 分断能力 | ＫＡ | １５ |
| 峰值耐受电流 | ＫＡ | ３０ | ||
| ＧＧＤ２ | 分断能力 | ＫＡ | ３０ | |
| 峰值耐受电流 | ＫＡ | ６３ | ||
| ＧＧＤ３ | 分断能力 | ＫＡ | ５０ | |
| 峰值耐受电流 | ＫＡ | １０５ | ||
GCK、GCL(NGC1)系列低压抽出式开关柜
GCK、GCL(NGC1)系列低压抽出式开关柜适用于额定工作电压380V，交流三相
三线、三相四线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
本产品符合GB7251、JB/T9661、IEC60439-1等标准的规定。
| 额定工作频率（HZ） | 50 | |
| 额定工作电压（V） | 380、660 | |
| 额定绝缘电压（V） | 660 | |
| 额定工作电流（A） | 水平母线 | 630-3150 |
| 垂直母线 | 600 | |
| 额定短时耐受电流 | 水平母线 | 800KA（有效值）/1秒 |
| 垂直母线 | 50KA（有效值）/1秒 | |
| 额定峰值耐受电流 | 水平母线 | 176KA |
| 垂直母线 | 105KA | |
| 主电路接插件（A） | 200.400 | |
| 辅助电路接插件（A） | 10 | |
| 工频耐压1分钟（V） | 2500 | |
| 控制电机最大容量（KW） | 155 | |
| 防护等级 | IP 40 | |
| 操作方式 | 就地、远方、自动 | |
ＧＣＳ系列低压抽出式开关柜
NGC2型低压抽出式开关柜是我公司为满足广大设计单位和电力用户的要求设
计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前已被电力用户广泛选用。
本产品适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。本产品符合GB7251.1、JB/T9661《低压抽出式开关设备》、IEC60439-1等标准规定。
主电路额定电压（V）
交流380、660
辅助电路额定电压（V）
交流220、380 直流110、220
额定频率（Hz）
50（60）
额定电流（A）
660（1000）
额定电流（A）
水平母线
≤4000
垂直母线（MCC）
1250A
母线额定短时耐受电流（kA/ls)
50、80
母线额定峰值耐受电流(kA/0.1s)
105、176
母线
三相四级制
A、B、C、N
三相五线制
A、B、C、PE、N
防护等级
Ip3L0.1P4L0
