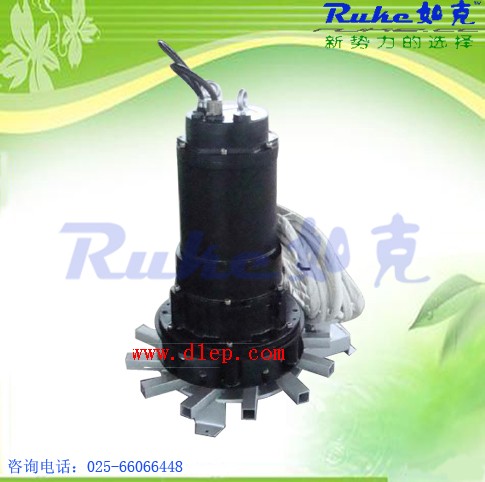

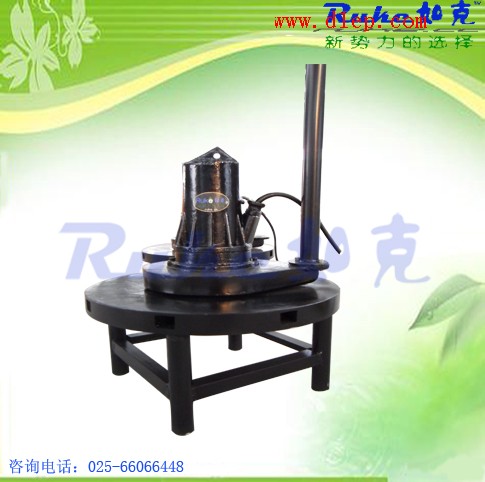

点击图片查看原图
一、产品用途：
潜水离心式曝气机用于污水处理厂曝气池、曝气沉砂池中，对污水污泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖增氧．
进气量为10-32m3/h,增氧能力0.37-24kg2/h，电机功率为0.75-22kＷ.
二、特 点：
1)结构紧凑、占地面积小、安装方便；
2)除吸气口外，其余部分潜入水中运行、噪声小；
3)吸入空气多，产生气泡多而细，溶气率高；
4)无需要提供气源，省去鼓风机，工程投资少；
5)采用引进德国ABS潜污泵技术，叶轮流道采用无堵塞式，运行安全、可靠.
三、原理
QXB型潜水离心式曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。
由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。极大提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机。
四、特性
1、独特的混气室设计，吸入空气量多，混合效果好，氧利用率高；
2、气水混合液以特殊的角度从混气室中排出，可使水流成螺旋状向水平方向并继而向上流动，在曝气的同时兼有搅拌作用；
3、机体沉入水中运行，无噪音。进气管出水面可加装消音器，增强消音效果。
五、结构示意图：
六、主要技术参数
|
型号 |
QXB0.75 |
QXB1.5 |
QXB2.2 |
QXB3 |
QXB4 |
QXB5.5 |
QXB7.5 |
QXB11 |
QXB15 |
QXB18.5 |
QXB22 |
|
功率KW |
0.75 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
|
电流A |
2.4 |
4 |
5.8 |
7.8 |
9.8 |
12 |
17 |
24 |
32 |
39 |
45 |
|
电压V |
380 |
||||||||||
|
转速r/min |
1470 |
||||||||||
|
频率Hz |
50 |
||||||||||
|
绝缘等级 |
F |
||||||||||
|
最大潜入深度m |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
4 |
5 |
5.5 |
6 |
|
进气量m³/h |
10 |
22 |
35 |
50 |
75 |
85 |
100 |
160 |
200 |
260 |
320 |
|
标准状态下清水 充氧量kgO?/ h |
0.37 |
1 |
1.8 |
2.75 |
3.8 |
5.3 |
8.2 |
13 |
17 |
19 |
24 |
七、外形及安装尺寸：
八、潜水离心式曝气机流场图：
九、现场安装图：
