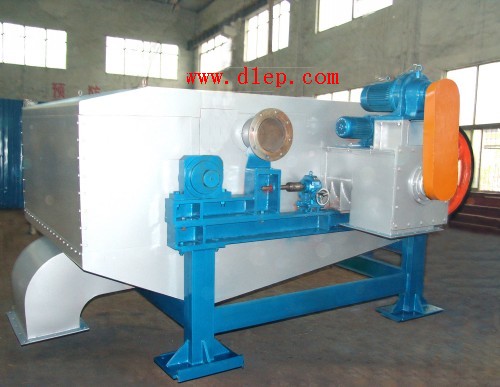

点击图片查看原图
一 技术参数
用 途 废纸洗涤及浓缩
进浆浓度 0.8-1.5%
出浆浓度 10-15%
生产产量 40--60T/D
灰分去除量 80--90%
刮刀移动量 50mm
喷水压力 0.2--0.3MPa
喷水管移动量 50mm
喷水流量 25L/min
进浆管管径 Dg200
回流浆管管径 Dg100
白水出口 400mm*600mm
出浆口 400mm*400mm
主电机 YCT315-4A,37KW
螺旋电机 Y132S-4P,5.5KW
移动刮刀电机 120W
移动喷水电机 120W
外型尺寸 3400mm*3340mm*2000mm
设备总重 4500Kg
二、材质.
主.从动辊筒分别为壁厚δ25的无缝钢管，轴45#碳钢，胶面为耐酸碱硬橡胶。 滤网为无端三叠聚脂网，网目60*90，两侧胶边带V型引导条。凡与浆液接触部均为不锈钢。
三、配置
主机架、主动辊、被动辊、进浆管、螺旋输送器、移动刮刀、紧网装置、调网装置、外罩、无端滤网、主调速电机、地轨、三角带、皮带防护罩、地脚螺栓、配电控制箱。
四、随机文件
使用说明书、基础图、外型图、合格证、装箱单
五、使用简要说明
该机以ONP或MOW废纸为原料在废纸处理系统中对浆料进行洗涤、同时将浆料浓缩到10-15%，低浓浆料（0.8-1.5%）在泵压下（0.3-0.4Mpa)经进浆管射入平网与沟纹辊之间，在沟纹辊高速离心旋转与网带挤压下，浆料中的水份、灰分、填料被高速离心脱除，浆料经初步浓缩后随高速网进入主动平辊进一步脱水浓缩，浆料经移动刮刀刮下，由螺旋输送器送到下一工序。在高压移动喷水作用下，网带得到充分洗涤。该机特点具有高速运转平稳、浆层薄、洗涤效果好、网带张紧可调、电磁调速、换网快捷方便等诸多特点，在废纸脱墨浆洗涤、浓缩方面优于其他设备。
六、运行
1、开机前检查各运转部件.
2、开机顺序：启动主电机、刮刀游动电机、喷水游动电机、
螺旋电机，调整主电机车速达到速度要求，开启进浆泵，开喷
水阀洗网。
3、停机按以上开机顺序反向操作。
