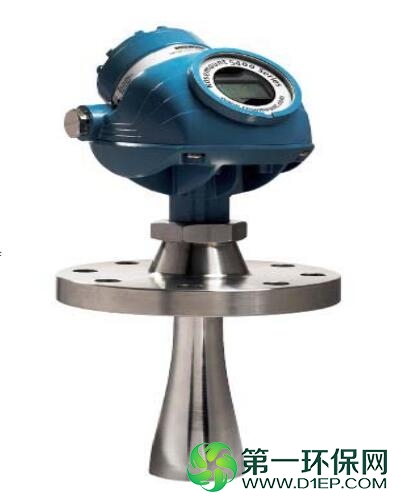

罗斯蒙特5400系列二线制雷达液位变送器

     一、 罗斯蒙特5400系列二线制雷达液位变送器的概述

    罗斯蒙特5400系列二线制雷达液位变送器具有卓越性能，适用于广泛的应用及过程条件。5400系列由5401（~6 GHz）型和5402（~26 GHz）型两种型号组成。



二、 罗斯蒙特5400系列二线制雷达液位变送器的测量原理与应用

测量原理

通过较短的雷达脉冲对液体的液位进行测量，雷达脉冲是从储罐顶部的天线向液体发射的。

    当雷达脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出液位。



应用

5401型用于湍流、重蒸汽、泡沫或天线易遭受聚集物影响的应用场合

5402型带有较窄的雷达波束，可应用于具有较高或较窄喷嘴的设备，在这些设备中，喷嘴靠近储罐壁或避开储罐中的干扰物体。



三、 罗斯蒙特5400系列二线制雷达液位变送器的特点

1.创新测量技术，提高经济效益

2.通过强大的液面跟踪能力实现可靠测量

3.系统一体化。5400系列将相同的二条导线用于供电和通讯。



四、罗斯蒙特5400系列二线制雷达液位变送器的技术信息

1.量程

距离法兰98英尺（30m）



2.型号

5401（~6 GHz）型

5402（~26 GHz）型



3.参考条件下的仪表精度

5401型：±10mm

5402型：±3mm



4.微波输出功率

小于1 mW



5.电源

HART:16-42.4 VDC

现场总线：9-32VDC

FISCO本质安全应用：9-15VDC



6.输出

4－20 mA 模拟信号、HART® 信号或基金现场总线



7.湿度

0－100％ 相对湿度



8.入口防护

NEMA 4X，IP66，IP67
