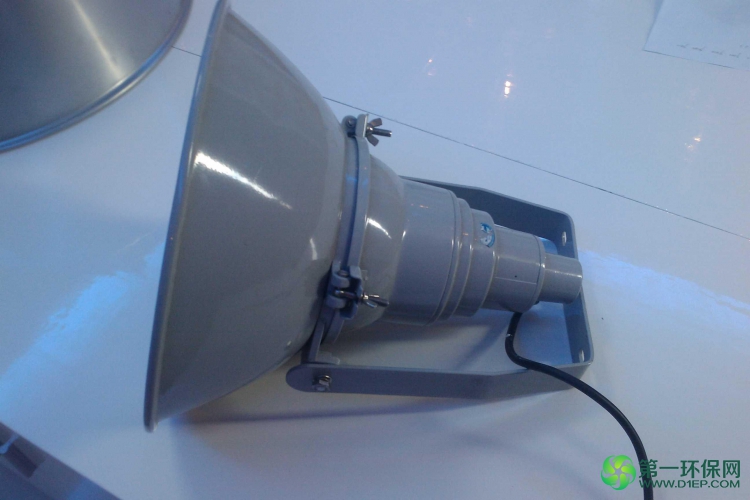

NTC9210/NTC9210A防震型投光灯
一. 适用范围
本公司结合市场需要，研制开发的防震型投光灯广泛适用于各种大型作业、施工现场和建筑物立面等场所的大范围照明，也可满足城市景观以及工程机械、设施等照明需要。
二. 性能特点
1.采用内外抗强震结构设计,有效解决了因强烈震动导致灯泡脱落、灯泡寿命缩短，支架断裂等问题。
2.以高效气体放电灯做光源，灯泡使用寿命长10000小时以上，特别适合户外大面积无人看守照明。
3.采用轻质合金材料和高科技喷涂技术，外壳永不生锈、永不腐蚀。
4.采用滚边等新工艺，确保外壳整体性好，密封可靠，防水防尘。
5.具有良好的电磁兼容性，不会对周边环境造成电磁干扰。
6.灯具整体散热性好，可减少故障发生机率。
三.技术参数
|
额定电压 |
AC220/50HZ |
|
功率因数 |
大于0.9 |
|
防护等级 |
IP65 |
|
防腐等级 |
WF2 |
|
绝缘等级 |
I |
|
距高比 |
2.2（NTC9210）/1.2（NTC9210A） |
|
进线口螺纹 |
G3/4,φ8~φ12mm |
|
外形尺寸 |
灯体：φ420430mm 镇流器箱：240220x160mm |
|
重量 |
灯体：5.2Kg 镇流器箱：8.1Kg |
配用光源：
|
订货编号 |
配用光源 |
额定功率 |
光通量 |
平均使用寿命 |
|
NTC9210/NTC9210A-J250 |
MH |
250 |
21000 |
20000 |
|
NTC9210/NTC9210A-J400 |
MH |
400 |
36000 |
20000 |
|
NTC9210/NTC9210A-N250 |
HPS |
250 |
27500 |
28500 |
|
NTC9210/NTC9210A-N400 |
HPS |
400 |
50000 |
28500 |
四、使用方法
1.根据现场环境和照明需要,确定灯具的安装和方式后将其固定安装,按灯具到220V电源接点的长度,备好 7~ 10mm的三芯电缆线。
2.旋下镇流器后盖固定螺钉，打开后盖，然后旋松镇流器电缆引入口的压紧螺母，将电缆线一端穿过压紧螺母引入到控制线路板输入接线座处，把电缆的L、N、地线对应接线座连接固定，在旋紧电缆线压紧螺母并把镇流器的后盖用螺钉坚固。
3.在选定的安装位置上，用 8mm膨胀螺栓将灯具和镇流器箱进行安装固定，镇流器可安装在距离灯具安装位置50米范围内。
4.更换灯泡时，首先松开灯头中部的三颗蝶形螺母，然后用力向上扳动灯头尾部，打开灯头，旋下坏灯泡换上新灯泡，最后在按相反的顺序将灯头还原。
警告：拆装、维修灯具及更换灯泡时，必须先切断电源。
五、注意事项
1.保持灯体、镇流器外壳的清洁，使灯具具有良好的散热性能。
2.非专业人员不得随意拆卸灯具和镇流器。
3.灯具必须可靠接地。
4.工作时，电源电压需在220V10%以内，以确保镇流器的使用寿命。
-kernin@�!00�0� � o:p>
4、引入灯腔内的电缆线耐温应不低于120℃（如硅橡胶、聚四氟乙烯电缆等）。
警告：1.不可直接安装在可燃物上；
2.安装和维护灯具时，必须先断开电源；
3.灯具必须可靠接地。
六. 品质保证
公司已通过ISO9001:2008国际质量体系审核认证,本产品严格执行ISO9001国际质量管理体系标准生产，确保产品质量完全达到国家标准和设计要求,产品实行7年保用(光源保一年), 自购买之日起7年内，产品正常使用下出现任何故障由本公司负责免费维护。
