专业生产潜水射流式曝气机

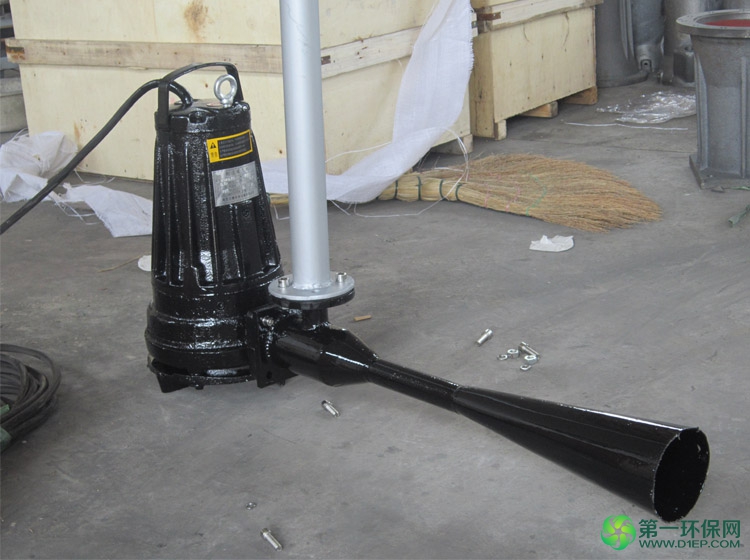

 QSB型潜水射流式曝气机

原理用途：

通过潜水泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压吸入空气，经混合室与水流混合， 在喇叭形的扩散管内产生水气混合流，高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌，完成曝气，并且其轴功率不随潜没深度的变化而变化，进气量可以调节。正因为如此，射流式曝气机可以在水位变化较大的池中应用。

主要特点：

1、该曝气机由潜水电泵与喷射器组成，从而使水体搅动与充氧同时进行，既可获得较高的氧气吸收率，又具有叶轮无堵塞优点。

2、强有力的单向液流，造成有效的对流循环，且电机负荷随水位的变化很小，安装简单。

3、泵用进口永久润滑轴承，长期可靠运行，无须更换

4、泵用高质量机械密封，可保证长期有效运行。

5、曝气机提供两种安装方式，自耦式安装和移动式安装，安装维护方便。

适用工况：

QSB型深水自吸式潜水射流曝气机可在下列条下下正常连续运行：

1 最高介质温度不超过40°C；

2 介质的PH值在5~9；

3 介质密度不超过1150kg/m3。



型号表示：

性能参数：

型      号	QSB0.75	QSB1.5	QSB2.2	QSB3		QSB4	QSB5.5	QSB7.5
功率（kw）	0.75	1.5	2.2	3		4	5.5	7.5
电流（A）	2.4	4	5.8	7.8		9.8	12.4	17
电压（V）	380
转速（r/min）	2900				1470
频率（Hz）	50
绝缘等级	F
最大潜水深度（M）	3	3.5	4	4		4.5	5	5.5
进气量（m3/h）	10	22	35	50		75	85	100
服务面积（m2）	6	15	20	27		38	45	63

注：表中进气量及增氧能力是在标准试验条件下（20°C水温，气压101.325kPa），曝气机潜水深度3m，试验介质为清水。在中度污水中，增气能力可按系数0.85作为设计依据。

选型安装：

需本公司协助选型时，用户应提供池型、介质特性、所需进气量、潜水深度等相关数据，以便本公司设计和提供优质设备，更好地满足用户的需求。

QSB型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。自耦式安装是将曝气装置和专用的底座固定在水池底部，在池顶安装好配套的支撑块，用导轨使两者相连，潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置，通过泵自重，自动耦合并密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵；移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部，依靠自重定位，具有安装位置可变动、灵活、成本低等特点。

自耦式安装尺寸图

型号	E	F	G	H	H	2-ФD
QSB0.75	962	239	107	150	489	57
QSB1.5	1287	239	107	150	489	57
QSB2.2	1385	269	125	150	481	57
QSB3	1495	269	125	150	481	57
QSB4	1511	313	165	150	640	57
QSB5.5	1582	408	202	180	844	76
QSB7.5	1632	408	202	180	844	76





移动式安装尺寸图

型号	E	F	G	H	H	ФD
QSB0.75	812	612	337	105	444	38
QSB1.5	1140	940	337	105	444	38
QSB2.2	1235	985	385	105	436	48
QSB3	1344	1094	385	100	436	48
QSB4	1360	1110	505	95	585	57
QSB5.5	1432	1182	582	190	854	57
QSB7.5	1482	1232	582	190	854	57
